Er hat lange gedauert und ein paar Projekte sind dazwischengekommen. Der angefangene zweite Doppelstockwagen soll aber jetzt endlich fertig werden! Daher habe ich die Untergestelle der beiden Wagenhälften fertiggestellt und die noch fehlenden Teile bestellt.
Um die Gesamthöhe abzusenken, muss die Drehgestellaufnahme geändert werden. Dazu werden die angespritzten Ringe und Nase für das Drehgestell entfernt. Später wird als neue Gleit- und Abstützfläche an der Stelle ein Unterlegscheibe aufgeklebt.
Oben erkennt man noch die alte Drehgestellaufnahme. Der Wagen hat noch verkleidete Puffer und die Kupplung wäre am Drehgestell befestigt.
Kniffliger wird das Bearbeiten der Pufferbohle und der Kupplungsaufnahme. Die Wagen haben in den letzten Betriebsjahren keine Pufferverkleidungen mehr besessen. Diese sind im Modell Teil des Wagenkastens und müssen abgeschnitten werden. Für das Anbringen von unverkleideten Puffer fehlt einerseits das Material und andererseits die Bezugsebene. Das Wagenende ist rund und freihändig und nach Gefühl Puffer anzubauen ist ohne Material nicht möglich. Ich habe daher einen Pufferträger konstruiert. Die Konstruktion erfolgte im CAD-System und wurde anschließend ausgedruckt. Der Pufferträger bezieht sich auf die Gesamtbreite des Wagenkastens und kann so relativ einfach positioniert werden. Lediglich die Ausrichtung in Wagenlängsrichtung erfordert etwas Fingerspitzengefühl und Augenmaßen. Diese Lage hängt auch von dem verwendeten Puffern ab. Der Pufferträger wurde schrittweise aus der ersten Idee weiterentwickelt. In der jetzigen Version nimmt er auch die Kurzkupplungskulisse auf.

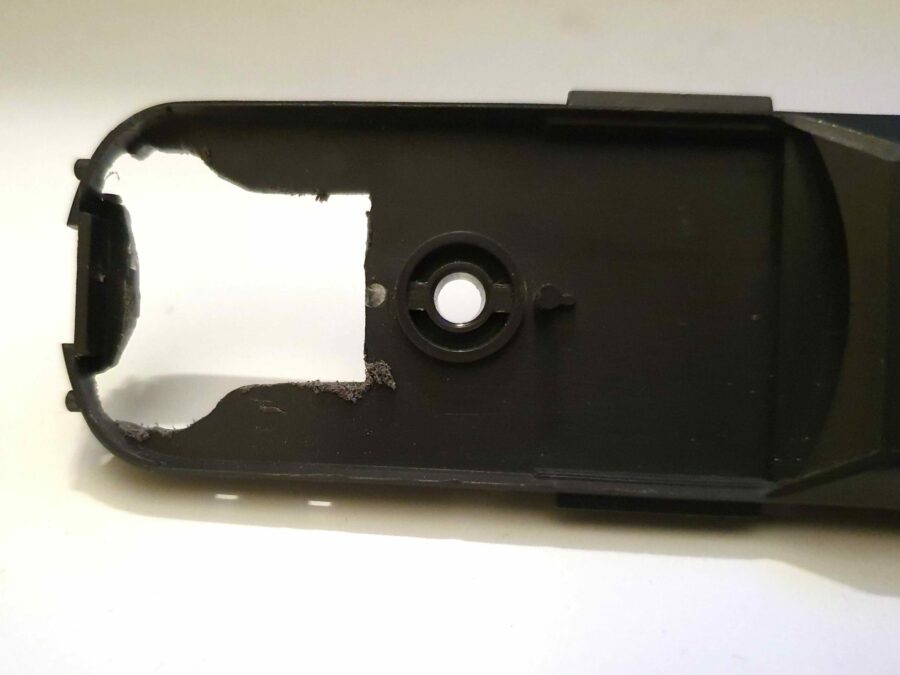

Der Ausschnitt für den neuen Pufferträger. Im Bereich der Rundung sehr vorsichtig arbeiten!
Der neue Pufferträger von oben.
Der Pufferträger von unten. In der Mitte der Ausschnitt für die Kupplungsaufnahme.

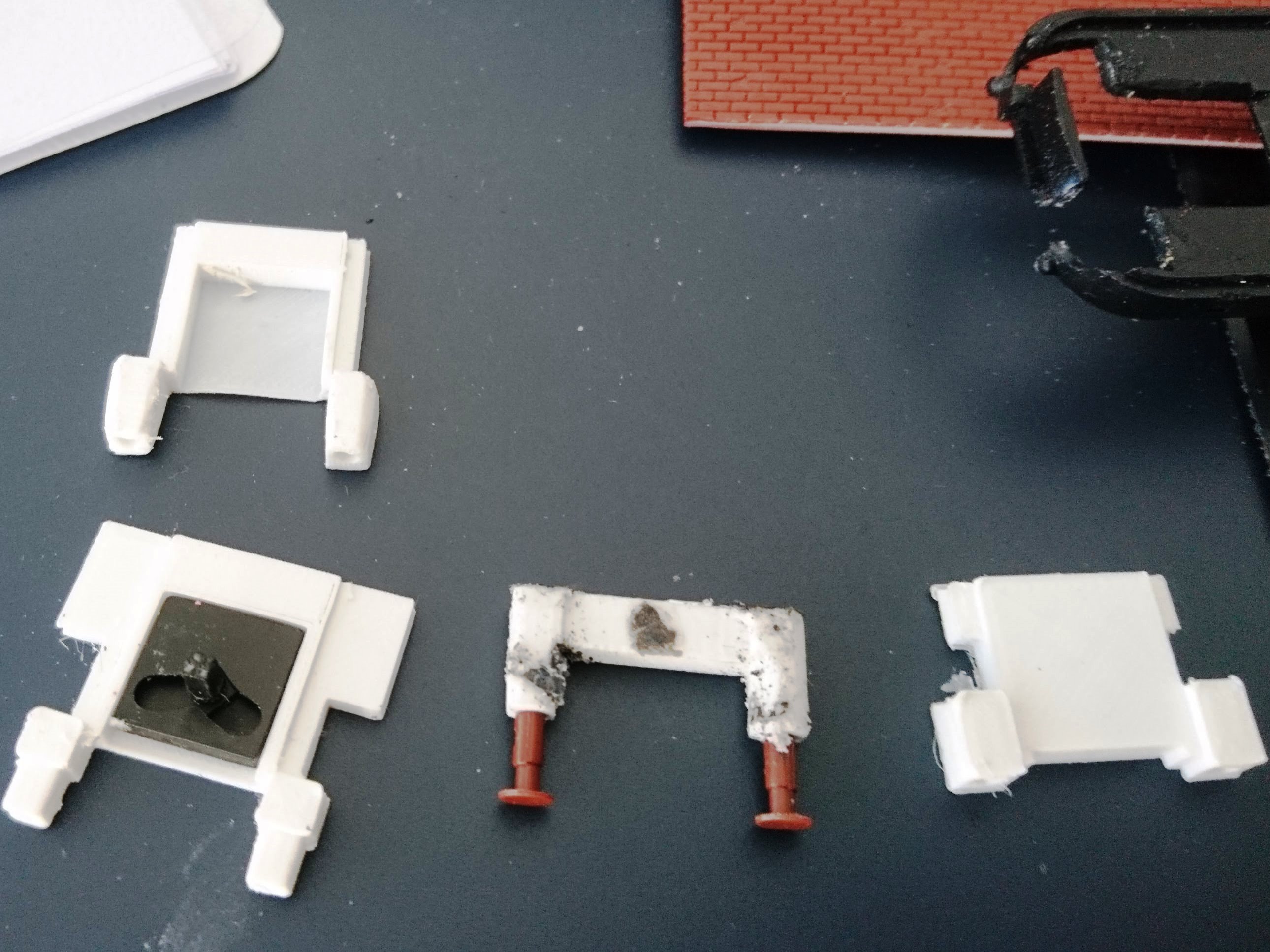

Entwicklungsstände des Pufferträgers.
Für den Pufferträger muss das Untergestell weiterbearbeitet werden. Im Bereich des Kopfstücks wird das Bodenblech entfernt. Im Bereich der Puffer bleiben nur die Rahmenschürzen stehen. Das Bearbeiten ist etwas heikel und die Rahmenschürzen im Bereich der Ausrundung brechen leicht weg. Sobald der Pufferträger eingepasst ist, wird dieser mit Stabilit verklebt. Der Spalt zur Ausrundung zwischen den Puffer muss für den nächsten Bearbeitungsschritt unbedingt verfüllt werden.
Der eingepasste Pufferträger von oben und von unten. Der Spalt zwischen den Puffern mit Stabilit auffüllen!
Durch das Absenken des Wagenkastens muss in die Rahmenschürzen ein Ausschnitt für die Kupplung eingearbeitet werden. Verfüllt man den Spalt nicht vollständig bricht der Rahmen dabei mit Sicherheit. Der Ausschnitt reicht dabei bis unmittelbar vor die Pufferöffnung.

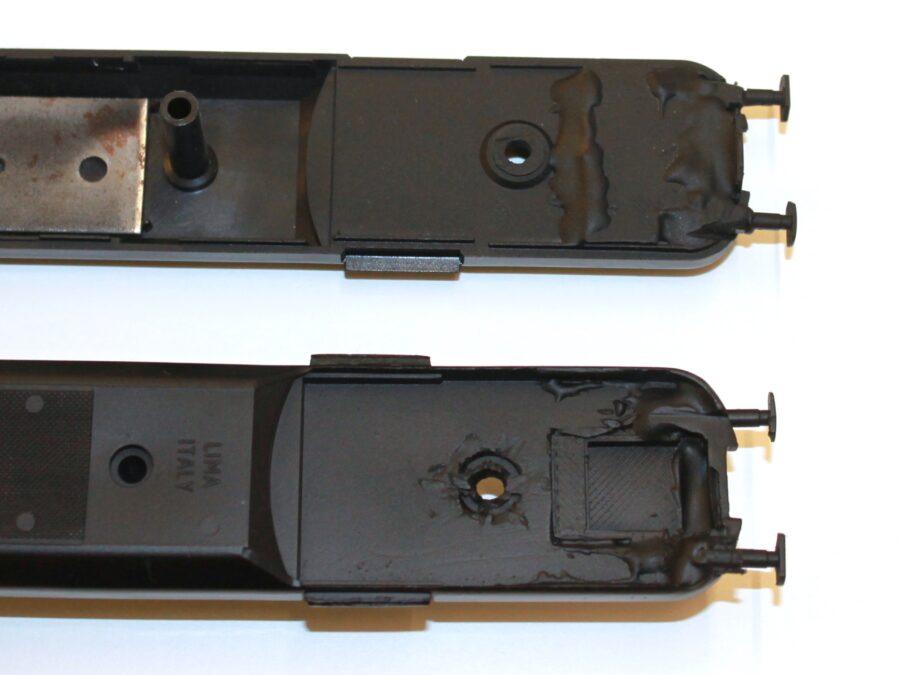

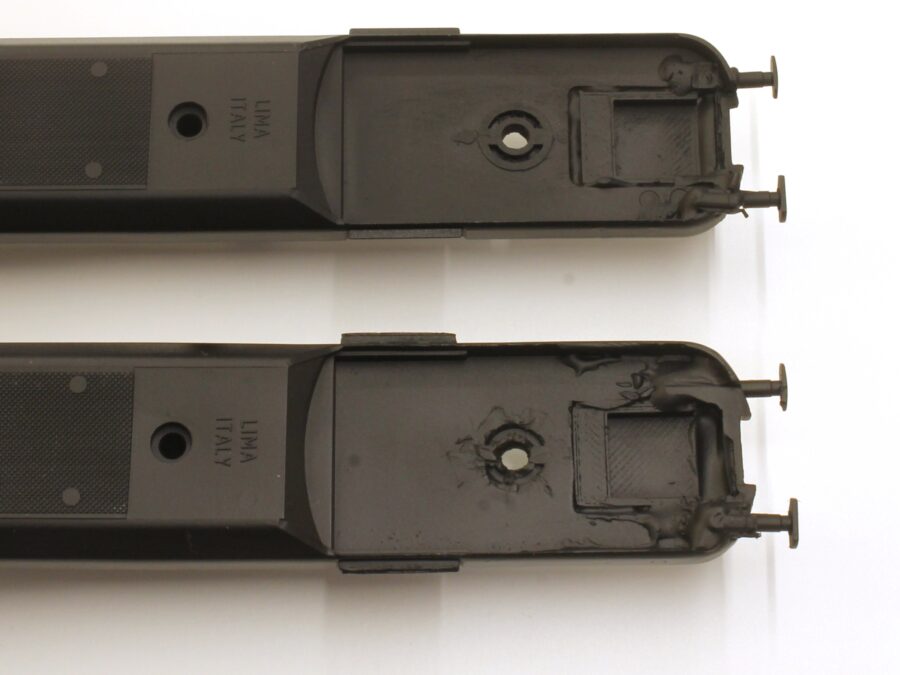

Beide Untergestelle von unten betrachtet.

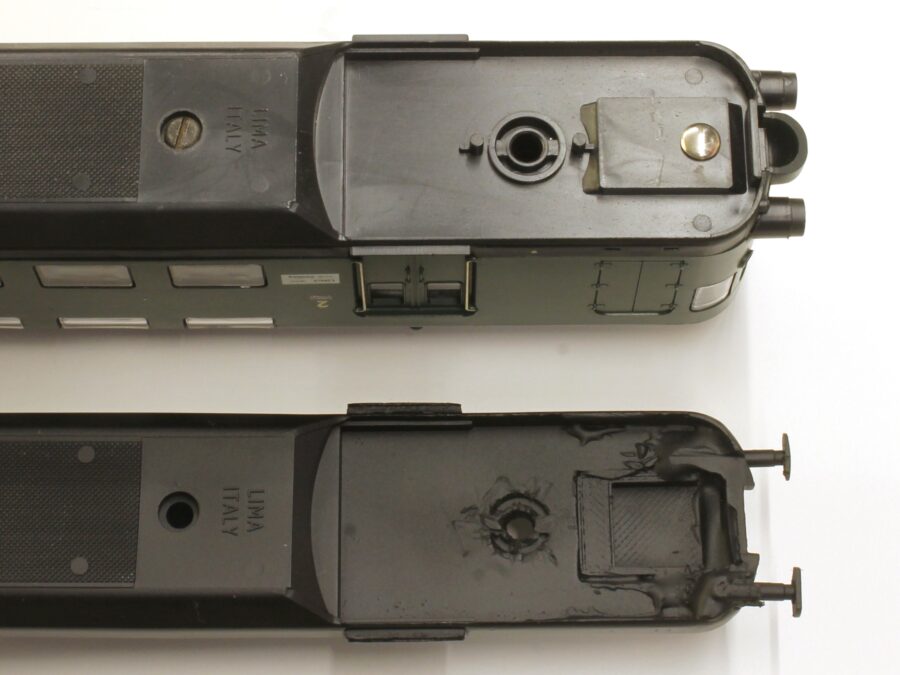

Meine Puffer stammen von einem Roco Wagen. Vollständig runde Puffer waren zwar untypisch sind aber auch für die letzten Betriebsjahre fotografisch belegt.
Zuletzt wird in Fahrrichtung Wagenende voraus rechts die Rahmenschürze für Wendezugsteckdose ausgeschnitten. Für den ersten Wagen habe ich dafür ein Weinert Teil verwendet. Der zweite Wagen hat jetzt Steckdosen aus einem Roco Zurüstbeutel erhalten.
Wenn die Arbeiten durchgeführt sind, kann lackiert werden. Die Ausschnitte für den Aufstieg zur ehemaligen Gepäckraumtür habe ich vorher allerdings auch noch verspachtelt.
Jetzt liegen die Untergestelle hier und warten auf die Beschriftung.
