Bericht: Arduino Seminar

Am Wochenende 16./17. November haben wir uns in unserem Stellwerk zu einem Seminar getroffen.

Thema war der Arduino, ein programmierbarer Mikrocontroller.

Sieben Mitglieder unseres Vereins haben ihr Interesse für diese Fortbildung signalisiert und schlussendlich je 40,00€ in Hardware investiert, um das Ding in der Praxis kennenzulernen. Alle Teilnehmer waren aus unserer Spur Z-Gruppe.

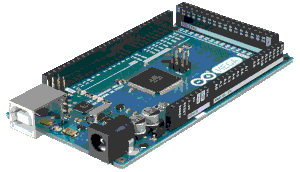

Unserer Referent Ulrich Theile hat sich viel Arbeit mit der Vorbereitung gemacht und auch die Hardware, wie Arduino-Mega, Steckbretter, Lochplatinen, Netzteile und diverse Bauteile eingekauft.
Außerdem hat er die Schaltpläne sowie eine provisorische Tafel vorbereitet, auf der er uns im ersten Schritt alle Bauteile erklären konnte. Auch einige Übungsaufgaben hatte er im Gepäck, zum Beispiel die Programmierung einer Pendelzugstrecke.

Samstag:

Unsere erste Praxisübung bestand aus dem Starten der IDE (Entwicklungsumgebung) und dem Einrichten des Arduino-Mega.
Keiner unserer Rechner hatte auf Anhieb den richtigen Treiber, um mit dem Arduino zu kommunizieren.
So mussten alle erst einmal im Internet suchen, um die USB-Schnittstelle zu dem Minicomputer nutzen zu können.
Ich fühlte mich auf der sicheren Seite, ich verwende Linux und hatte die IDE via Paketmanager installiert. Das stellte sich leider als schlechte Idee heraus. Trotz meines aktuellen Kernels und Linux-Systems war die IDE nicht aktuell. Nach dem Herunterladen der IDE direkt von der Arduino Seite und dem händischen Installieren lief es dann auf Anhieb. Auch die Windows-Nutzer meldeten einer nach dem anderen Erfolg.

Ulrich Theile machte uns im ersten Schritt mit IDE vertraut.

Die Software ist gratis und klasse aufgebaut.
Wir kamen alle sehr schnell mit ihr zurecht.
Die IDE bringt schon reichlich Beispielskripte, genannt Sketch, mit.

Ein neues Fenster beinhaltet bereits essentielle Einträge, man kann gleich loslegen.

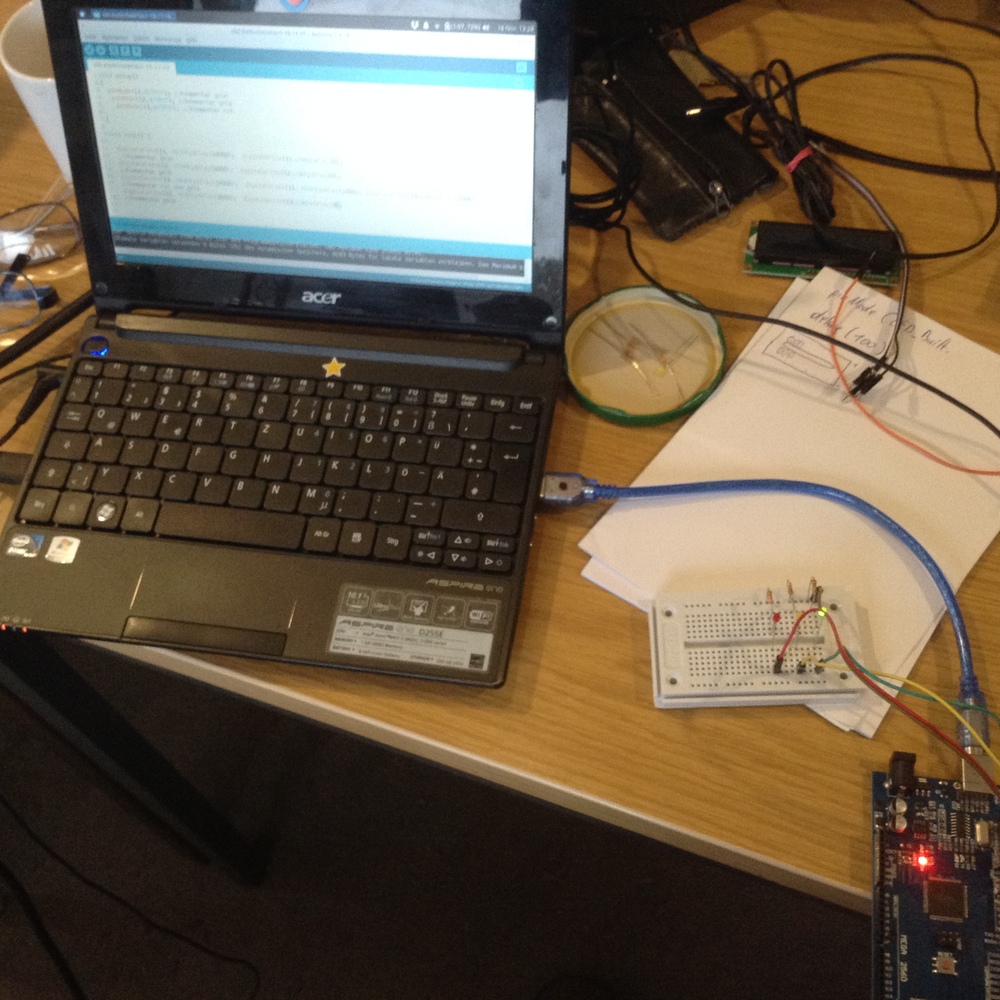

Ampelschaltung

Den Anfang machten wir mit einer LED-Blinkschaltung, die wir im zweiten Schritt zu einer Ampel mit vorbildgerechtem Lichtwechsel ausbauten. Hierfür mussten wir noch nicht den Lötkolben anfassen, das konnten wir alles mit dem Steckbrett realisieren.

Für das leibliche Wohl war auch bestens gesorgt!
Heidi hatte uns extra Frikadellen gebraten und Kartoffelsalat fertig gemacht. Dankeschön!

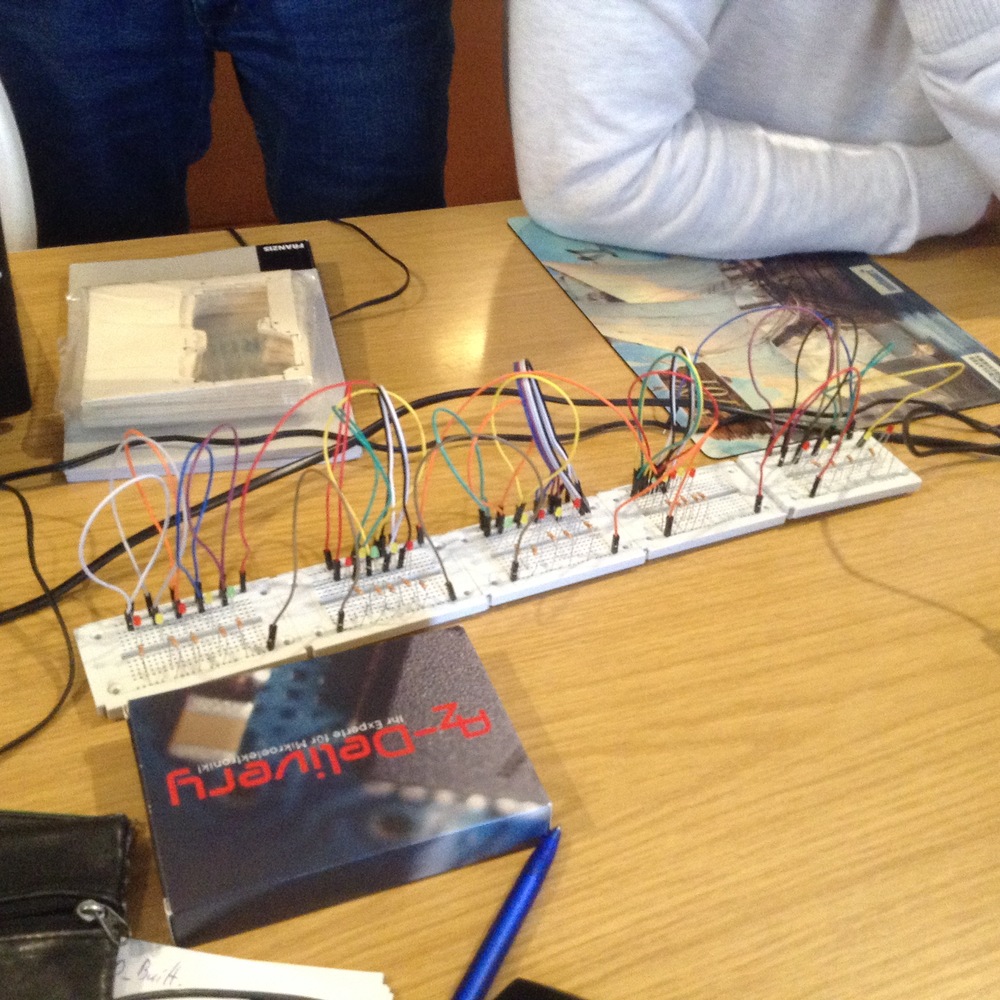

langes Lauflicht

Beim Schmausen wurde natürlich wieder reichlich gefachsimpelt 😎

Nach dem Essen realisierten wir noch diverse Lichtspiele und erhielten das nötige Theoriewissen.
Jeder von uns hatte seine Stärken woanders, der eine konnte schon löten, der andere programmieren oder kannte sich mit den Bauteilen aus.
Die Gruppe war harmonisch, und wir hatten sehr viel Spaß bei der Arbeit.




Sonntag:

Den Sonntag haben wir fast nur in der Werkstatt verbracht. Wir mussten eine Lochplatine nach Ulis Vorgaben bestücken und die Lötverbindungen herstellen.

Kim beim Löten

Das gelang den Teilnehmern eigentlich ganz gut, auch wenn sich ab und an ein Fehler bei der Verdrahtung eingeschlichen hatte.

Zum Mittag gab es diesmal Kartoffelsalat mit Würstchen, die Kim mitgebracht hatte. Auch sehr lecker 🙂

Uli hat nach dem Essen die Platinen durchgemessen und unsere Fehler lokalisiert, die sich aber in Grenzen hielten.
Die Programmierung ging im Verhältnis zu den Lötarbeiten recht schnell.
Dann hieß es, ausprobieren am Testgleis.
Die Platine erlaubt ein Steuern von Hand und über den Arduino.
Sven hatte einen frisch gebackenen Kuchen mitgebracht, den wir im Anschluss mit Kaffee und und der nötigen Fachsimpelei vertilgten. Auch für diese Leckerei ein großes Dankeschön!

Wir hatten zwei wirklich schöne Tage im Stellwerk, haben viel gelernt und sind sicher, dass wir das noch einmal wiederholen werden.
