Passbuchsen

Die wichtigste Rolle beim Zusammenfügen der Module spielt die Kopfplatte mit den Passbuchsen.

Die Stifte, die in die Buchsen greifen, habe die Angewohnheit in der Tiefe der Buchse zu verschwinden.
Um dem entgegenzuwirken wird die Buchse hinten verschlossen. Ein einfaches Stück Holz als Abschluss wäre simpel, ist aber leider nicht möglich, da die Passstifte insgesamt länger sind als die Buchsen. Das Stück Holz müsste also Abstand zur Buchse lassen. Dann käme das nächste Problem auf einen zu. Die Stifte stecken so tief in den Buchsen, dass man sie beim Abbauen nicht oder nur schlecht heraus bekommt.federn

Dieser Umstand lässt sich mit diesem Basteltipp umgehen.

Bauzeit: 5 Minuten.
Material: Feder einer Wäscheklammer!

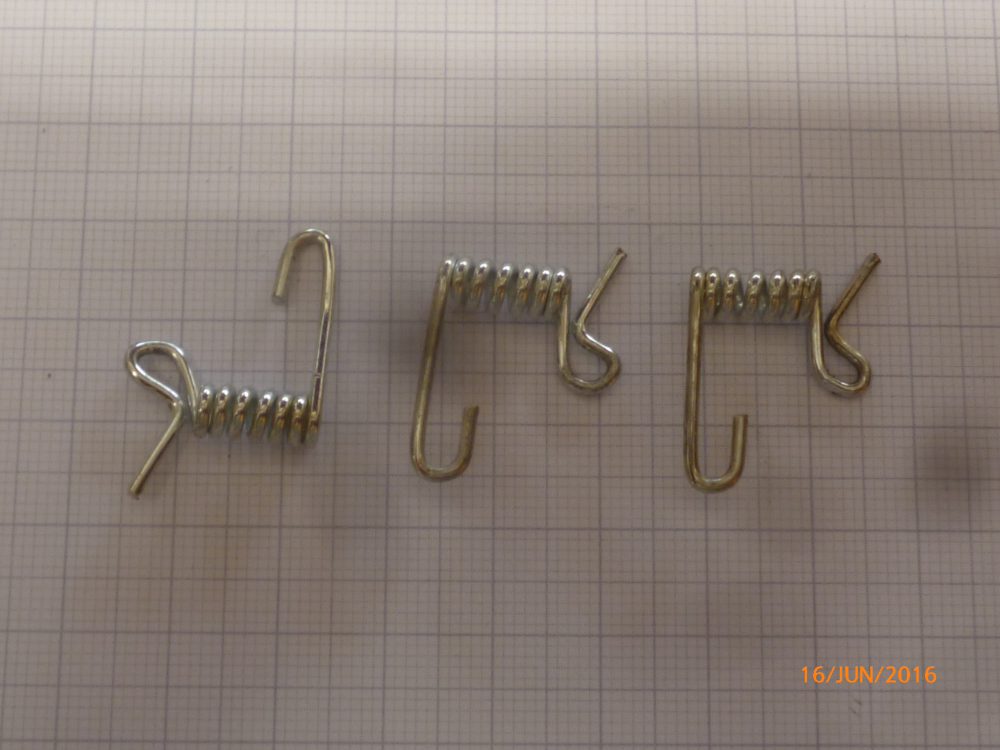

Die Feder wird, wie auf dem linken Bild zu sehen, gebogen.

Nach dem Biegen wird die Feder hinten an das Buchsenloch geschraubt.
Der unverbogene Haken liegt über dem Loch, die zur Öse gebogene Seite wird zum Festschrauben genutzt.
Fertig.

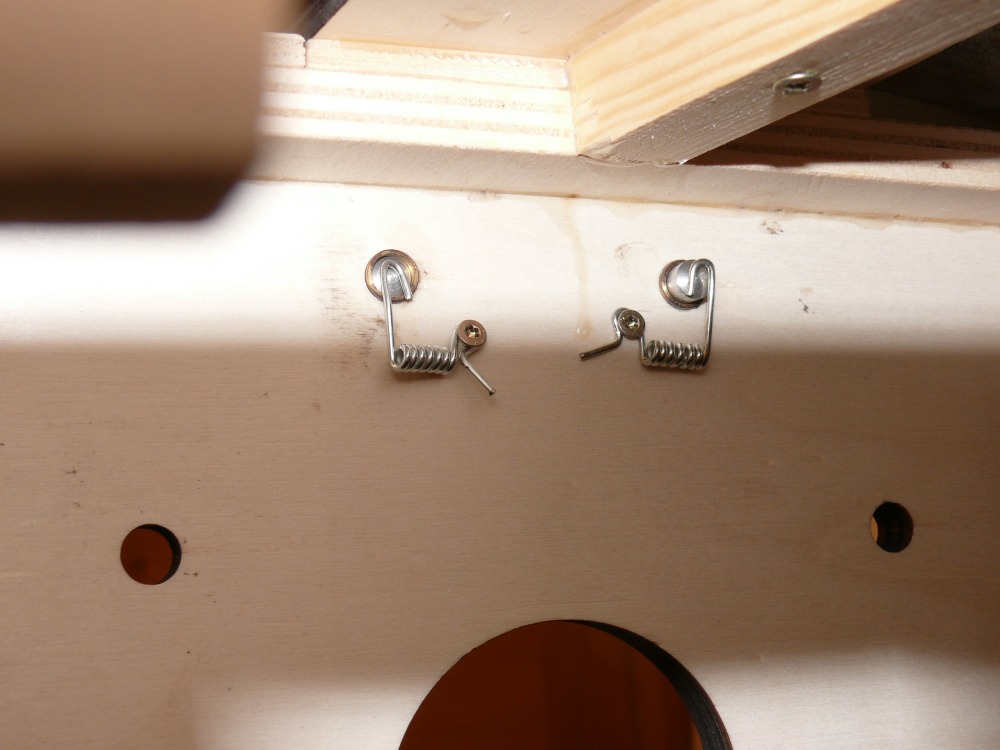

Eingebaut sieht das dann wie links abgebildet aus.

Die Federn wirken auf die Passstifte die für das Foto unterschiedlich weit in die Buchsen eingeschoben wurden.
Beim Abbau werden sie automatisch herausgedrückt und sind einfach zu entnehmen.

Das ist nur einer von vielen Lösungsmöglichkeiten und ist bitte als Vorschlag zu werten. Es könnte auch eine Metallzunge reichen die man vor das Loch schraubt. Die Materialverfügbarkeit ist natürlich nicht unwichtig. Wäscheklammern sind recht einfach zu bekommen und die Federn sind nicht schwer zu bearbeiten.

Das es andere Lösungen gibt, hat Jan schon unter Beweis gestellt und sich auf seiner Seite Gedanken dazu gemacht.
